Xρήσεις και καλύψεις γης του Δήμου Φαιστού, "μέσα" από τους δορυφόρους Copernicus Sentinel-2

Γράφει ο Θωμάς Κ. Παπαλάσκαρης
         Π.Ε. Πολιτικός Μηχανικός MSc.

Στο παρόν άρθρο αναλύονται οι χρήσεις και καλύψεις γης του «Δήμου Φαιστού» κατά το χρονικό διάστημα 2017-2022 («01/01/2017-01/01/2023») με την χρήση των «Γεωγραφικών Πληροφοριακών Συστημάτων» (σε συντομία «Γ.Π.Σ.») ή αλλιώς «Geographical Information Systems» («G.I.S.») και τις πληροφορίες που προέρχονται από την απεικόνιση που προσφέρει το δορυφορικό σύστημα «Copernicus/Sentinel-2».

Η αποστολή «Copernicus SENTINEL-2» αποτελείται από μία συνάθροιση (συγκέντρωση, συσσώρευση) δύο δορυφόρων οι οποίοι διέρχονται, περιστρεφόμενοι σε τροχιά, επάνω από τους δύο πόλους της γης, τοποθετημένοι στην ίδια σύγχρονη περιστροφική τροχιά με αυτήν του ηλίου, συντονισμένοι (συγχρονισμένοι) σε μία γωνία 180 μοιρών ο ένας ως προς τον άλλο [1.1].

Εικόνα 1. Η γραφική απεικόνιση της μεθοδολογίας λειτουργίας του δορυφορικού συστήματος «Copernicus/Sentinel-2» [1.1].

Η απεικόνιση και η σχετική ανάλυση επιτεύχθηκε χάρη στην αποκοπή, (στα όρια του «Δήμου Φαιστού»), τμήματος του θεματικού επιπέδου με την ονομασία «Sentinel-2 10m Land Use/Land Cover Time Series» («Sentinel-2 Ετήσιες Χρονοσειρές  Χρήσης Γης/Κάλυψης Γης 10μέτρα»), (το οποίο έχει παραχθεί από το «Επιδραστικό Παρατήριο», την «Microsoft» και την αμερικανική πολυεθνική εταιρεία λογισμικού συστημάτων γεωγραφικών πληροφοριών «Esri»), το οποίο επίπεδο στην ουσία αναπαριστά έναν παγκόσμιο χάρτη χρήσης γης/κάλυψης γης («Χ.Γ.Κ.Γ.», «L.U.L.C.») που έχει προκύψει από τις εικόνες του δορυφορικού συστήματος «ESA Sentinel-2» σε ανάλυση 10 μέτρων. Κάθε χρονιά δημιουργείται με το «Επιδραστικό, Βαθειάς Γνώσης, Μοντέλο Κατηγοριοποίησης “A.l.” (Artificial Inteligence)», το οποίο έχει εκπαιδευτεί χρησιμοποιώντας δισεκατομμύρια ετικετοποιημένα από ανθρώπινη παρέμβαση εικονοστοιχεία από την «Εθνική Γεωγραφική Ένωση». Οι παγκόσμιοι χάρτες παράγονται εφαρμόζοντας αυτό το μοντέλο στο σύστημα συλλογής εικόνων «Sentinel-2 Επίπεδο-2Α» στον «Πλανητικό Ηλεκτρονικό Υπολογιστή της Microsoft», διενεργώντας επεξεργασία σε περισσότερες από 400.000 παρατηρήσεις της Γης σε ετήσια βάση [1.2].

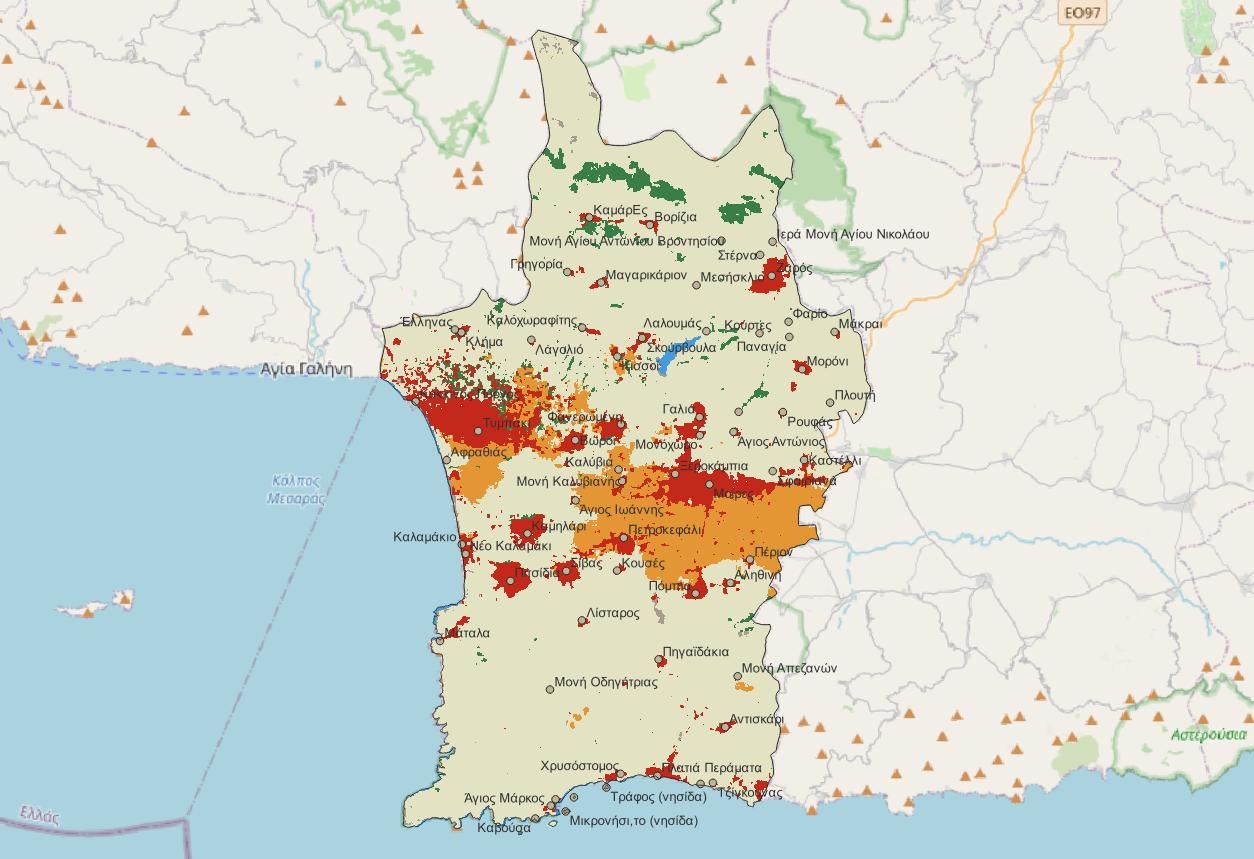

Εικόνα 2. Ο χάρτης των χρήσεων γης, (για το έτος 2022 και συγκεκριμένα για το χρονικό διάστημα 01/01/2022-01/01/2023), του «Δήμου Φαιστού, Νομού Ηρακλείου, Κρήτης» όπως αποτυπώνεται από το δορυφορικό σύστημα «Copernicus/Sentinel-2» [1.2].

Ορισμοί των διαφόρων κατηγοριών (μόνο αυτές που κάνουν την εμφάνισή τους στον «Δήμο Φαιστού»):

Νο~1.Νερό («Water»): Περιοχές όπου το νερό έκανε κυρίαρχη την παρουσία του καθ’ όλη την διάρκεια του έτους. Ενδεχόμενα δεν αποτυπώνονται περιοχές με σποραδική ή πρόσκαιρη παρουσία νερού. Περιέχει ελάχιστη έως καθόλου αραιή βλάστηση, καθόλου επιφανειακούς βράχους και οικιστικές περιοχές όπως αποβάθρες/προβλήτες. Παραδείγματα των περιοχών που απεικονίζονται στην κατηγορία αυτή: Ποταμοί, λιμνούλες, λίμνες (μικρές και μεγάλες λίμνες), ωκεανοί, πλημμυρισμένες αλατούχες επίπεδες περιοχές (αλμυρά έλη).

Νο~2.Δέντρα («Trees»): Οποιαδήποτε σημαντική ομάδα/συστάδα/σύμπλεγμα από ψηλά (ύψους περίπου ίσου με 15 πόδια ή αλλιώς 4,572 μέτρα ή ακόμη και υψηλότερα) πυκνής βλάστησης, που συνήθως χαρακτηρίζεται από κλειστή είτε πυκνή κώμη. Παραδείγματα: Ξυλώδης βλάστηση, ομάδες/συστάδες/συμπλέγματα από πυκνή και υψηλή βλάστηση εντός περιοχών με βλάστηση τύπου «σαβάνα», φυτειών, βάλτου/έλους, μανγκρόβιων δένδρων/ελών (πυκνή/υψηλή βλάστηση με πρόσκαιρη/εφήμερη παρουσία νερού ή κώμη πολύ πυκνή που καθιστά αδύνατη την ανίχνευση νερού κάτω από την πολύ πυκνή αυτή κώμη).

Νο~5.Καλλιέργειες/Σοδειές/Συγκομιδές («Crops»): Ανθρωπογενή (από ανθρώπινο παράγοντα) φυτευμένα/χαραγμένα κομμάτια γης (χωράφια) με δημητριακά, χορτάρια, βότανα, γρασίδια, χλόες, βοσκοτόπια και καλλιέργειες που φτάνουν στο ύψος του δένδρου (δενδροκαλλιέργειες/δενδροφυτείες). Παραδείγματα: Καλαμπόκια, σιτάρια, σόγια, κομμάτια γης (χωράφια) σε αγρανάπαυση είτε συγκροτημένη/διαρθρωμένη γη.

Νο~7.Χτισμένη/Οικοδομημένη Περιοχή («Built Area»): Ανθρωπογενείς (από ανθρώπινο παράγοντα) κατασκευές. Κύρια οδικά και σιδηροδρομικά δίκτυα. Μεγάλου μεγέθους, ομογενείς, αδιαπέραστες (από το νερό) περιοχές οι οποίες περιλαμβάνουν χώρους στάθμευσης, κτίρια γραφείων και οικιστικές περιοχές (περιοχές όπου κυριαρχεί η χρήση στέγασης/διαμονής νοικοκυριών). Παραδείγματα: Κτίρια που είναι ήδη είτε προορίζονται για κατοικίες (σπίτια), πυκνοδομημένα χωριά και οικισμοί, μικρές και μεγάλες πόλεις και κωμοπόλεις, πεζοδρόμια, πεζόδρομοι, ασφαλτοστρωμένοι δρόμοι.

Νο~8.Γυμνό/Άδειο Έδαφος («Bare Ground»): Περιοχές όπου κυριαρχούν οι βράχοι είτε εδάφη με πολύ αραιή είτε καθόλου βλάστηση καθ’ όλη την διάρκεια του χρόνου. Μεγάλες σε έκταση αμμώδεις είτε ερημοποιημένες περιοχές με καθόλου είτε λίγη βλάστηση. Παραδείγματα: Εκτεθειμένοι βράχοι, εκτεθειμένα εδάφη, ερημοποιημένες είτε αμμώδεις θίνες, αμμόλοφοι, ξηρά (άνυδρα) γήινα επίπεδα/βαθύπεδα/υψίπεδα/λεκάνες συλλογής/αλυκές, άνυδρους (ξερούς) πυθμένες λιμνών, ορυχεία.

Νο~11.Βοσκότοποι («Rangeland»): Ανοιχτές εκτάσεις καλυμμένες με ομογενή βλάστηση, (βότανα/χορτάρια) που δεν διαθέτουν προφανή ανθρωπογενή σχεδιασμό (π.χ. ένα μη συγκροτημένο/χαραγμένο γήπεδο/κομμάτι γης/χωράφι, μία μη συγκροτημένη/χαραγμένη έκταση/κομμάτι γης/χωράφι). Παραδείγματα: Φυσικά λιβάδια (βοσκοτόπια, λειμώνες) με αραιή είτε καθόλου δενδρο-κάλυψη, ανοιχτές περιοχές με βλάστηση τύπου «σαβάνα» με λίγα είτε καθόλου δέντρα, πάρκα και γήπεδα που προορίζονται για αγώνες «γκολφ» με κάλυψη «γκαζόν», άλλες περιοχές με κάλυψη «γκαζόν», βοσκότοποι (βοσκοτόπια, εκτάσεις για βοσκή). Μίγματα μικρών ομάδων/συστάδων/συμπλεγμάτων από φυτά είτε μεμονωμένα φυτά διασκορπισμένα σε ένα τοπίο στο οποίο φαίνεται εκτεθειμένο έδαφος είτε εκτεθειμένοι βράχοι. Ξέφωτα όπου κυριαρχούν οι θάμνοι (θαμνότοποι) και τα χαμόδεντρα, μέσα σε πυκνά δάση, τα οποία ξεκάθαρα είναι χαμηλότερου ύψους από τα δέντρα. Παραδείγματα: Μέσου μεγέθους είτε πολύ αραιή κάλυψη από θάμνους και λόχμες, θάμνοι και τούφες/θύσανοι από χορτάρια, περιοχές βλάστησης τύπου «σαβάνα» με πολύ αραιά χορτάρια, δέντρα ή άλλα φυτά.

Εικόνα 3. Το διάγραμμα (ιστόγραμμα) των χρήσεων γης, (η έκταση δίνεται σε στρέμματα επιφάνειας), του «Δήμου Φαιστού, Νομού Ηρακλείου, Κρήτης» όπως αποτυπώνεται από το δορυφορικό σύστημα «Copernicus/Sentinel-2» [1.1,1.2].

Όπως φαίνεται τόσο από την παραπάνω εικόνα, («Εικόνα 3»), όσο από τον παρακάτω πίνακα, («Πίνακας 1»), εύκολα εξάγονται τα ακόλουθα συμπεράσματα:

• οι εκτάσεις που καταλαμβάνονται από νερό («Νο~1») αυξήθηκαν [ξεκινώντας το έτος 2017 από την χαμηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], μέχρι και το έτος 2019 [φτάνοντας (το έτος 2019) στην υψηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], στην συνέχεια μειώθηκαν μέχρι και το έτος 2021 σε επίπεδα ανώτερα του έτους 2018, αυξήθηκαν και πάλι το έτος 2022 φτάνοντας όμως σε επίπεδα κατώτερα του έτους 2020,
• οι εκτάσεις που καταλαμβάνονται από δέντρα/δάση («Νο~2») μειώθηκαν το έτος 2018 [φτάνοντας (το έτος 2018) στην χαμηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], αυξήθηκαν συνεχώς μέχρι και το έτος 2020, [φτάνοντας (το έτος 2020) στην υψηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], μειώθηκαν το έτος 2021 φτάνοντας σε επίπεδα υψηλότερα του 2018, ενώ αυξήθηκαν το έτος 2022 σε επίπεδα φτάνοντας και πάλι σε επίπεδα υψηλότερα του 2018,
• οι εκτάσεις που καταλαμβάνονται από καλλιέργειες («Νο~5») μειώθηκαν το έτος 2018 (φτάνοντας όμως σε επίπεδα υψηλότερα του έτους 2020) και στην συνέχεια αυξήθηκαν το έτος 2019 [φτάνοντας το έτος 2019 σε επίπεδα μεγαλύτερα του έτους 2017 ενώ επί πλέον έφτασαν το έτος 2019 στην υψηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], στην συνέχεια μειώθηκαν μέχρι και το έτος 2021 [φτάνοντας (το έτος 2021) στην χαμηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], και στην συνέχεια αυξήθηκαν το έτος 2022 (φτάνοντας όμως σε επίπεδα χαμηλότερα του έτους 2019),
• οι εκτάσεις που καταλαμβάνονται από χτισμένη, (οικοδομημένη), (αστικοποιημένη) περιοχή («Νο~7») [ξεκινώντας το έτος 2017 από την υψηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], μειώθηκαν το έτος 2018 (σε επίπεδα υψηλότερα του έτους 2022), αυξήθηκαν μέχρι και το έτος 2021 (φτάνοντας όμως σε επίπεδα κατώτερα του 2017), ενώ τέλος μειώθηκαν το έτος 2022, [φτάνοντας (το έτος 2022) στην χαμηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)],
• οι εκτάσεις που καταλαμβάνονται από γυμνό/άδειο έδαφος («Νο~8») [ξεκινώντας (το έτος 2017) από την υψηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], μειώθηκαν μέχρι και το έτος 2020 [φτάνοντας (το έτος 2020) στην χαμηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], ενώ στην συνέχεια αυξήθηκαν μέχρι και το έτος 2022 [φτάνοντας όμως σε επίπεδα χαμηλότερα του έτους 2017 αλλά ταυτόχρονα σε επίπεδα υψηλότερα του έτους 2018],
• οι εκτάσεις που καταλαμβάνονται από βοσκότοπους («Νο~11») αυξήθηκαν το έτος 2018 (σε επίπεδα μεγαλύτερα του έτους 2021), μειώθηκαν το έτος 2019 σε επίπεδα χαμηλότερα του έτους 2017 [φτάνοντας (το έτος 2019) στην χαμηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)], και στην συνέχεια αυξήθηκαν μέχρι και το έτος 2022, [φτάνοντας έτσι λοιπόν (το έτος 2022) στην υψηλότερη τιμή τους στην περίοδο αναφοράς της τελευταίας εξαετίας (2017-2022)].

Πίνακας 1. Ο πίνακας και η χρωματική παλέτα αντιστοίχισης των χρήσεων γης, (η έκταση δίνεται σε στρέμματα επιφάνειας), του «Δήμου Φαιστού, Νομού Ηρακλείου, Κρήτης» όπως αποτυπώνεται από το δορυφορικό σύστημα «Copernicus/Sentinel-2» [1.1,1.2].


Ο κ. Θωμάς Κ. Παπαλάσκαρης

Οι μέχρι τώρα επιστημονικές δημοσιεύσεις σε διεθνή επιστημονικά περιοδικά, τόσο στην Αγγλική όσο και στην Ελληνική γλώσσα, καθώς και η γενικότερη έρευνα σχετικά με τους υδατικούς πόρους σε διάφορα μέρη της Ελλάδας, του Θωμά Κ. Παπαλάσκαρη, μπορούν να βρεθούν στους παρακάτω διαδικτυακούς συνδέσμους:

i).«https://scholar.google.gr/citations?hl=el&user=XwAjaVgAAAAJ&view_op=list_works&gmla=AJsN-F5jWHFrhlwml-s4fV1yRsox1l8cEaZbOBXT7lcQuzuudmJQj-xsJkXDcwEnvubUfDyDNMyV4v9Szboh-8jxZlYn5KRVvoUhFID5UtnUkQvN7DBXddbyCYfAKxj4ABuvZbsbf_0l»,

ii).«https://www.researchgate.net/profile/Thomas-Papalaskaris/research»,

iii).« https://orcid.org/0000-0002-1698-6869».

iv).«https://waterpowerofgreece.blogspot.com/».

Βιβλιογραφία-Παραπομπές:

1.1.SENTINELS.COPERNICUS.EU,

(«https://sentinels.copernicus.eu/web/sentinel/missions/sentinel-2»),

1.2.LIVINGATLAS.ARCGIS.COM,

(«https://livingatlas.arcgis.com/landcover/»),

2.1.CRETALIVE.GR,

(«https://www.cretalive.gr/kriti/o-thomas-papalaskaris-katagrafei-proto-plimmyrografima-stin-kriti-ston-akoymiano-potamo»),

2.2.ELASSONANEWS.GR,

(«https://www.elassonanews.gr/oi-chriseis-kai-kalypseis-gis-tou-dimou-elassonas-apo-to-2017-2022-opos-apotyponontai-apo-to-doryforiko-systima-copernicus-sentinel-2/»),

2.3.ECOPRESS.GR,

(«https://ecopress.gr/fragmat-agioneriou-pos-xanetai-ydatiko-dynamiko/»),

2.4.NEWS.B2GREEN.GR,

(«https://news.b2green.gr/34186/%CE%BC%CE%B5%CE%B9%CF%8E%CF%83%CE%B5%CE%B9%CF%82-%CF%84%CF%89%CE%BD-%CE%B4%CE%B1%CF%83%CF%8E%CE%BD-%CF%84%CE%B7%CF%82-%CF%80-%CE%B5-%CE%B5%CF%8D%CE%B2%CE%BF%CE%B9%CE%B1%CF%82-%CE%BA%CE%B1%CF%84%CE%AC»),

2.5. NEWS.B2GREEN.GR,

(«https://news.b2green.gr/28281/%CE%B8%CE%B5%CE%BC%CE%B1%CF%84%CE%B9%CE%BA%CE%AE-%CE%B1%CE%BD%CE%AC%CE%BB%CF%85%CF%83%CE%B7-%CF%84%CF%89%CE%BD-%CE%B4%CE%B1%CF%83%CE%B9%CE%BA%CF%8E%CE%BD-%CF%87%CE%B1%CF%81%CF%84%CF%8E%CE%BD-%CF%84»),
